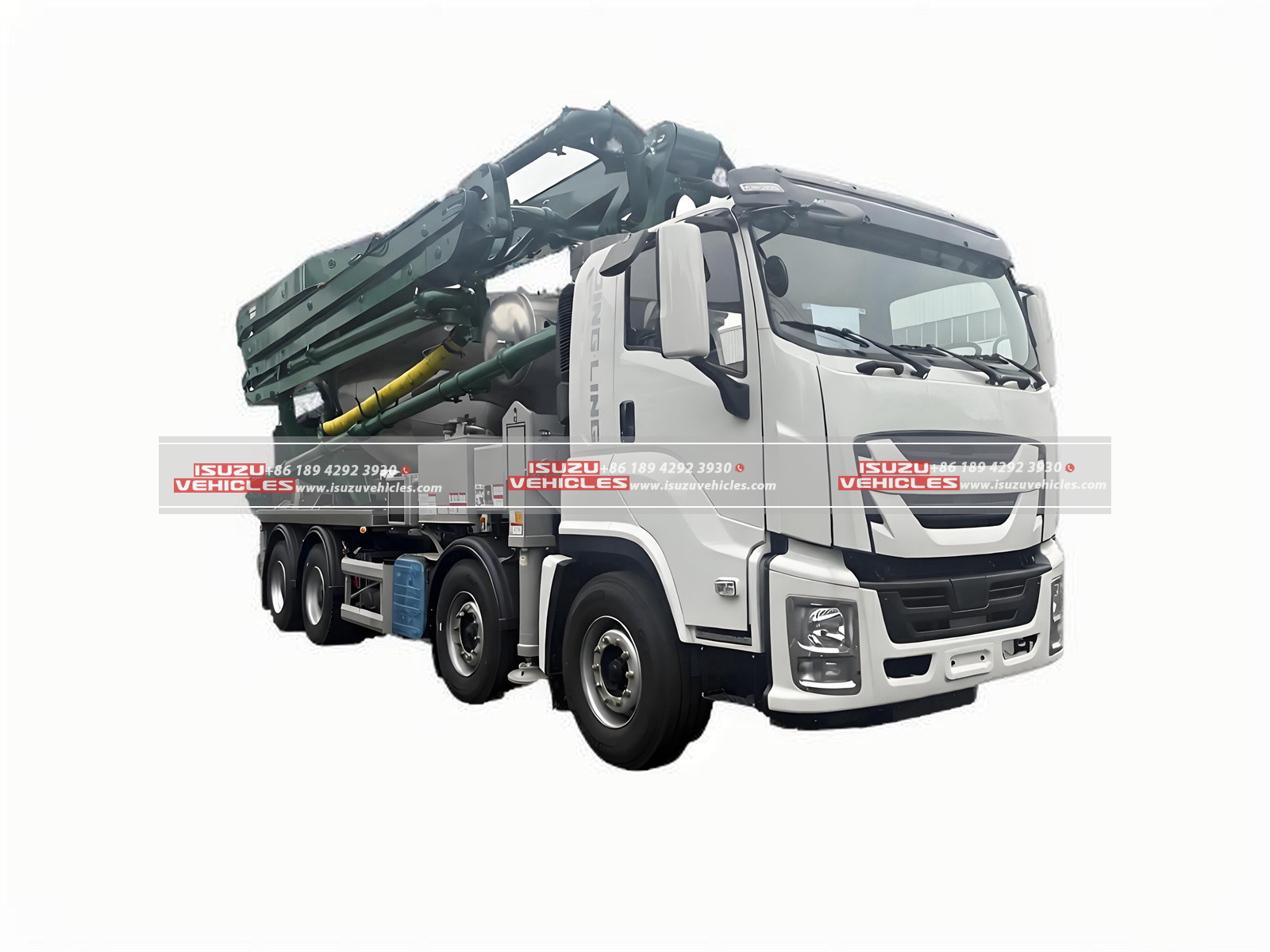

Camió combinat amb bomba de formigó ISUZU 10CBM 24M
El camió combinat amb bomba formigonera ISUZU 10CBM 24M és un vehicle de construcció multifuncional d'alta eficiència dissenyat per a operacions integrades de barreja, bombament i col·locació de formigó. Construït sobre el robust xassís ISUZU GIGA 6X/8×4 amb un motor 6UZ1-TCG61 compatible amb Euro 6 , aquest motor ofereix 380 CV (279 kW) i un impressionant parell motor de 1,756 N·m a baixes revolucions (1,000–1,200 rpm), garantint un rendiment òptim sota càrregues pesades i pendents pronunciats.
El camió combina un tambor de mescla d'acer resistent al desgast de 10 m³ amb una ploma de col·locació plegable en Z de 24 metres , dissenyada per a la precisió i la durabilitat. Els aspectes més destacats inclouen:
- Sistemes hidràulics Rexroth (bomba i motor) per a una rotació i un bombament suaus del tambor.
- Sistema de bombament de vàlvula S d'alta pressió capaç de manejar diversos graus de formigó amb un risc mínim de bloqueig.
- Braç plegable en Z de 3 seccions (emmagatzematge compacte, ampli abast de 24 m) controlat mitjançant remot proporcional per a una col·locació segura i precisa.
- Control integrat del bus CAN per a la monitorització en temps real del motor, el sistema hidràulic i les operacions de la ploma.
Amb un MVA de 41,000 kg i una capacitat de l'eix posterior de 13 tones , aquest camió és ideal per a projectes residencials i comercials de mitjana escala, ja que ofereix un lliurament de formigó tot en un amb costos operatius reduïts.
Característiques
1. Xassís i cabina
- Cabina llitera VC61 6X (2,480 mm d'amplada) amb Suspensió hidràulica de 4 punts per a la comoditat del conductor.
- Controls avançatsPanell LCD multifuncional, direcció inclinable/telescòpica i elevalunes elèctrics.
- Sistemes de seguretatFrens d'aire de doble circuit, ABS i fre d'escapament per al control en baixades.
2. Sistema de mescla
- bidó de 10 m³ amb fulles en espiral optimitzades per a una barreja uniforme i pocs residus.
- Motor hidràulic Rexroth permet un canvi sense problemes entre els modes de barreja i descàrrega.
- Sistema d'aigua a pressió d'aire per a una neteja eficient del tambor.
3. Sistema de bombament i ploma
- Bomba d'alta eficiència amb Vàlvules Tokyo Keiki i acumulador d'energia per a l'estabilitat de la pressió.
- Pluma plegable en Z de 24 m (acer d'alta resistència) amb estabilizadors hidràulics per a l'estabilitat durant el funcionament.
- Llums de treball LED i escales antilliscants per millorar la seguretat.
4. Dimensions i pesos
| Paràmetre | Especificació |
|---|---|
| Mida total (L × A × A) | 10,100 2,550 × × 3,990mm |
| Distància entre eixos | 1,850 + 2,980 + 1,370mm |
| Distància a terra | 430mm |
| Capacitat de càrrega útil | 20,150kg |
5. Complements opcionals
- Telemàtica per a la monitorització remota de flotes.
- Dissenys de tremuges personalitzats per a àrids especialitzats.
Aquest camió combinat ISUZU redefineix l'eficiència en la construcció amb formigó, fusionant la fiabilitat del xassís japonès amb la precisió hidràulica alemanya per a un rendiment inigualable. El seu sistema de control intel·ligent i el seu disseny de baix manteniment el converteixen en una solució rendible per als contractistes que prioritzen la productivitat i la durabilitat.
Nota: Les especificacions poden variar segons la configuració. Consulteu els distribuïdors locals per obtenir informació sobre el compliment de les normes regionals.
ESPECIFICACIONS
| Paràmetre | Especificació |
|---|---|
| pes | kg 10,900 |
| Sistema Boom | |
| – Tipus d'expansió | Plec en Z |
| – Angle de rotació de la torreta | ± 360 ° |
| – Alçada vertical màxima | 24 m |
| – Longitud horitzontal màxima | 20 m |
| – Alçada mínima desplegada | 10.6 m |
| – 1r braç (longitud/rotació) | 7,000 mm / 90° |
| – 2n braç (longitud/rotació) | 6,400 mm / 180° |
| – 3r braç (longitud/rotació) | 6,500 mm / 260° |
| Sistema de mescla | |
| – Capacitat del tambor | 10 m³ |
| – Bomba/motor de tambor | Rexroth |
| – Reductor | marca xinesa |
| – Capacitat del dipòsit d'aigua | 800 L |
| Sistema de bombament | |
| – Desplaçament màxim del formigó | 58 m³ / h |
| – Pressió màxima de bombament | 7.2 MPa |
| – Taxa de bombament | 31 cops/min |
| – Diàmetre de la canonada | φ100 mm |
| – Cilindre de subministrament (diàmetre/carrera) | φ200 mm / 1,000 mm |
| – Cilindre principal (diàmetre/carrera) | φ95 mm / 1,000 mm |
| – Capacitat de la tremuja | 0.5 m³ |
| – Tipus de canonada de bombament | Una sola capa |
| sistema hidràulic | |
| - Amable | Sistema obert |
| - Capacitat del dipòsit | 300 L |
| – Bomba hidràulica principal | Rexroth |
| – Bomba de plom | marca xinesa |
| – Bomba d'engranatges | Casappa |
| Sistema de Control | |
| – Vàlvules direccionals | Tokyo Keiki (Cilindre principal/oscil·lant) |
| – Vàlvula de càrrega del cilindre oscil·lant | Tòquio Keiki |
| – Acumulador d'energia | Olaer |
| - Mode de control | Autobús CAN |
Notes clau :
- L' Braç plegable en Z El disseny combina un emmagatzematge compacte (10.6 m plegat) amb un ampli abast (24 m vertical / 20 m horitzontal).
- Bombament d'alta eficiènciaUn cabal de 58 m³/h a una pressió de 7.2 MPa garanteix una col·locació ràpida del formigó.
- Sinergia global de componentsLa hidràulica alemanya Rexroth, les vàlvules japoneses Tokyo Keiki i els acumuladors europeus Olaer garanteixen la fiabilitat.
- Control del bus CAN permet la supervisió del sistema en temps real i el funcionament coordinat.
Les especificacions reflecteixen la configuració estàndard; els components opcionals poden variar.
